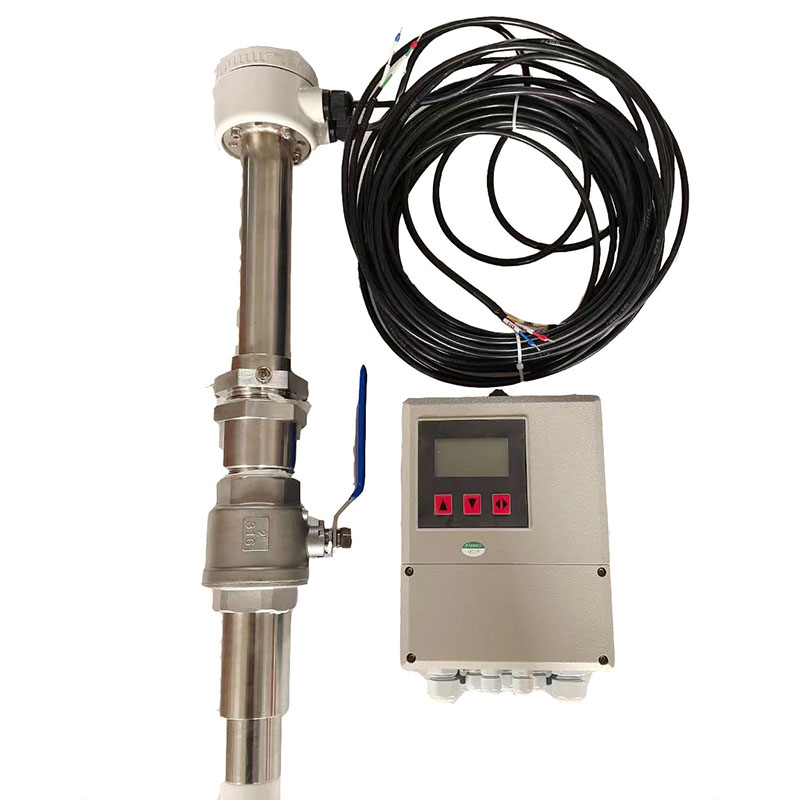

L-CC型插入式電磁流量計由L-CC型插入式電磁流量計傳感器和L型插入式電磁流量計轉換器配套組成，用來測量管道内各種導電液體的體積流量。插入式電磁流量計與管道通過安裝底座、球閥和壓緊螺母、定位螺釘連接
。傳感器測量分測量管型和平面電J型兩種結構型式。測量管型傳感器适於測量清潔介質；平面電J型适於測量介質中含有其它雜質的液體流量測量。
    L-CC型插入式電磁流量計可廣泛用來測量自來水、鋼鐵、石油、化工、電力、工業、水利、水政水資源等部門的導電流體的流量，亦可測量酸、堿、鹽等腐蝕性導電液體。

特點

1·測量可靠、抗幹擾能力強

2·體積小、重量輕、安裝方便、維護量小

3·耐腐蝕全不鏽鋼材質、ABS全模具生産探頭

4·結構簡單、牢固、無活動部件、使用壽命長

5·數字通訊輸出：RS485、RS232、HART、Modbus

6·能夠在不斷流的情況下進行安裝、拆卸，爲用戶的檢修帶來瞭方便

7·流量計不僅有4-20mA電流信号輸出，同時還有1-2000HZ頻率輸出

8·較一般電磁流量計的制造成本和安裝費用低，特别适合大中口徑管道流量測量

9·測量範圍大，測量不受溫度、密度
、壓力、粘度、導電率等變化的影響，壓力損失爲零

10·採用的加工工藝，固态封裝、耐震動、壽命長等特點，使儀表具有******的測量精度和穩定性

技術指标

1·介質溫度：0-80℃

2·耗電功率：＜20VA

3·測量精度：0.5-1.0J

4·公稱壓力：1.6Mpa、2.5Mpa、4.0Mpa 、10Mpa（客戶自選）
連接方式：法蘭連接、螺紋連接

5·流速測量範圍：（0.05-10）m/s

6·測量管道直徑
：DN（32-6000）mm

插入式電磁流量計安裝

1·傳感器安裝上遊直管段不低於10D（D表示管徑），下遊直管段不低於5D

安裝方式如下：

1·垂直安裝（見圖1），傳感器插入管道時應與管道斷面的垂直直徑夾角小於5°，适用於測量管道振動小的清潔介質。
2·傾斜安裝（見圖2），其傳感器的軸線與被測管道的軸線夾角爲45°，适用於大管徑且測量介質中含有其它雜質的液體流量測量，該安裝方式水阻小，不宜纏挂。

3·傳感器插入點有兩種方法：一是插入到被測管道的中芯軸線上（即1/2倍的管徑）；二是插入到管道内壁爲管道的1/4處。

4·傳感器的安裝
1、清理被測管安裝底座的焊渣和毛刺。
2、關掉上遊流量控制閥門或採用低壓供水。
3、将DN50球閥安裝到安裝底座上，注意球閥的長空腔向上，檢查球閥是否能全開、全關，将壓緊螺紋座、壓緊螺母和橡膠密封圈安裝到球閥上，松開定位螺母，将傳感器插入杆通過球閥插入被測管道，同時應注意傳感器方向标志杆指向應和流體流向一緻。
